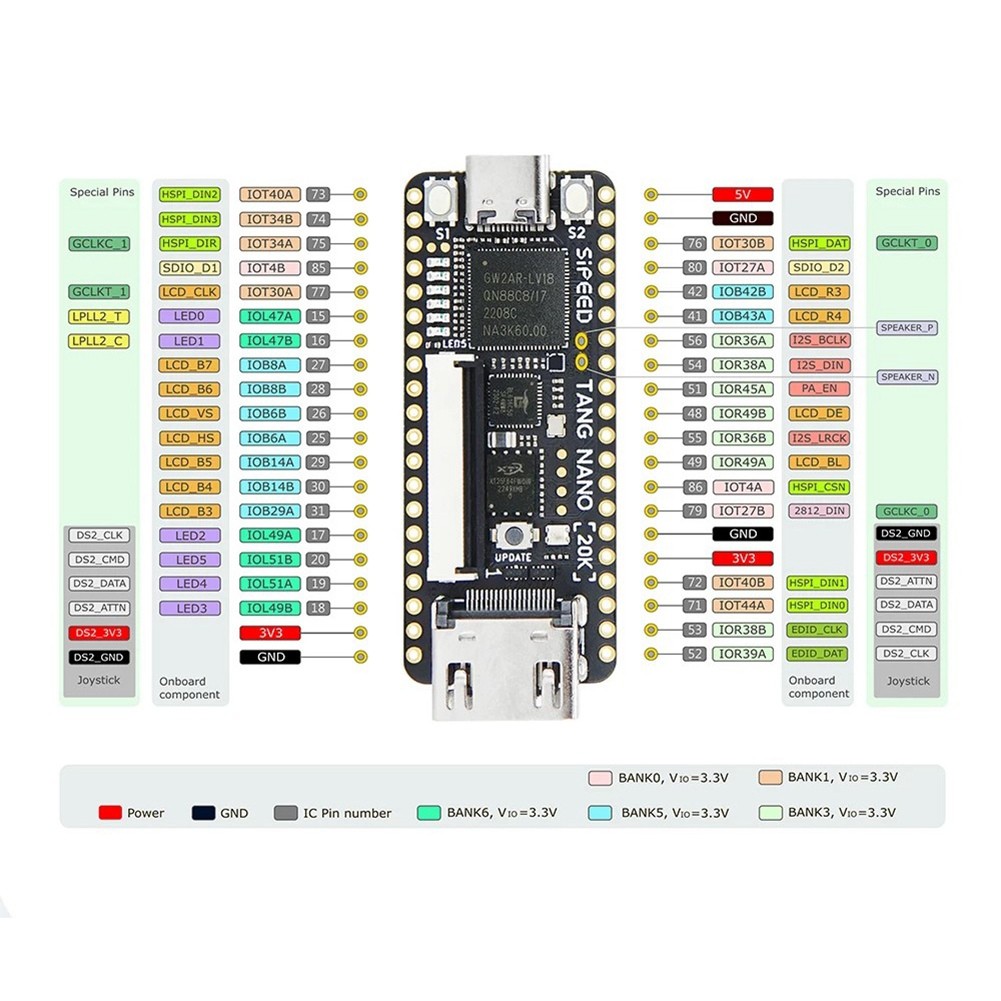

Tang Nano 20K ist eine Kernplatine mit Semiconductor GW2AR-18 QN88. Der Chip verfügt über 20736 logische Nachschlagetabellen (LUT4) und 15552 Register (FF). Im Inneren befinden sich PLLs und mehrere -Einheiten. Unterstützt 18-Bit x 18-Bit-Multiplikation, um Zahlenoperationen zu beschleunigen.
Es verfügt über einen integrierten 64-Mbit-SDRAM mit niedriger Latenz, der die Ausführung des -Emulators erleichtert und die Ausführung von Softcore-Linux-Systemen verbessert.
Der integrierte BL616-Chip dient als FPGA-JTAG-Downloader und serieller Port für die Kommunikation mit dem FPGA.
Das Board verwendet standardmäßig einen 27-MHz-Quarzoszillator, um den für eine -kompatible Anzeige erforderlichen Takt zu vervielfachen, und ist außerdem mit einem MS5351-Taktgeneratorchip ausgestattet, um nach Bedarf eine Vielzahl erforderlicher Takte zu erzeugen.
Der integrierte Download-Chip wurde auf eine USB2.0 HS-Schnittstelle aufgerüstet, mit den Funktionen Hochgeschwindigkeits-JTAG-Download, serielle Kommunikation, Hochgeschwindigkeits-SPI-Empfang und präzise Taktkonfiguration.

Farbe: schwarz
Material: PCB + elektronische Komponenten

Paketinhalt:
1 x Tang Nano 20K Kernplatine
1 x Datenkabel
2 x PIN
