Produktmerkmale
|
|
Lichtart
|
Rotlicht
|
|
Bildauflösung [px]
|
640 x 480
|
|
Max. Leserate [Hz]
|
20
|
|
Kommunikationsschnittstelle
|
Ethernet; RS232
|
|
Abmessungen [mm]
|
60 x 42 x 53,5
|
|
Elektrische
Daten
|
|
Betriebsspannungstoleranz [%]
|
10
|
|
Betriebsspannung [V]
|
24 DC
|
|
Stromaufnahme [mA]
|
300
|
|
Schutzklasse
|
III
|
|
Verpolungsschutz
|
ja
|
|
Lichtart
|
Rotlicht
|
|
Wellenlänge [nm]
|
625
|
|
Bildsensor
|
CMOS Bildsensor S/W
|
|

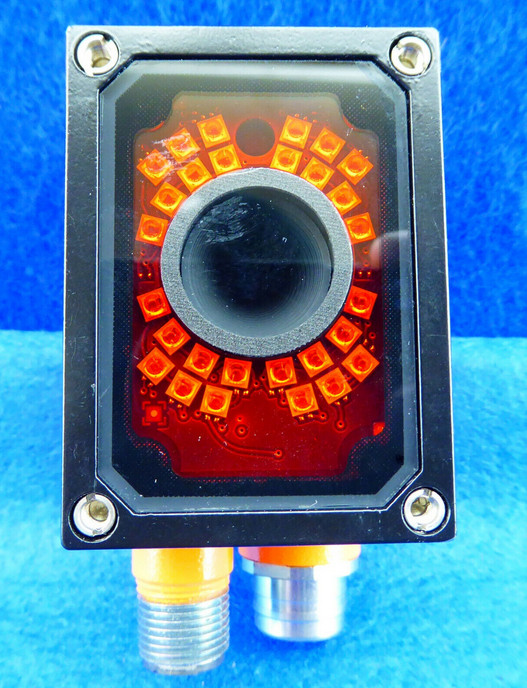

Interne Beleuchtung
|
ja; (Rotlicht: 625 nm segmentiert in
4 Bereiche über PC-Bedienprogramm einzeln ansteuerbar)
|
|
Lasermarkierung
|
ja; (rot; Laserschutzklasse 2 DIN EN
60825-1)
|
|
Ein-/Ausgänge
|
|
Anzahl der Ein- und Ausgänge
|
Anzahl der digitalen Ausgänge: 2
|
|
Eingänge
|
|
Trigger
|
intern; 24 V PNP (IEC 61131-2 Typ 1); RS-232; TCP/IP; EtherNet/IP
|
|
Ausgänge
|
|
Gesamtzahl Ausgänge
|
2
|
|
Anzahl der digitalen Ausgänge
|
2; (konfigurierbar)
|
|
Ausgangsfunktion
|
24 V PNP
|
|
Max. Spannungsabfall Schaltausgang
DC [V]
|
2
|
|
Strombelastbarkeit je Ausgang [mA]
|
100
|
|
Kurzschlussschutz
|
ja
|
|
Überlastfest
|
ja
|
|
Erfassungsbereich
|
|
Bildfeldgröße [mm]
|
|
Arbeitsabstand
|
Bildfeld
|
Kleinstes
erkennbares Objekt
|
Auflösung
|
|
50
|
33 x 24
|
|
|
|
100
|
66 x 47
|
|
|
|
200
|
132 x 94
|
|
|
|
|
Arbeitsabstand [mm]
|
> 50
|
|
Bildauflösung [px]
|
640 x 480
|
|
Lesbare Codes
|
ECC200; PDF-417; QR; Interleaved 2-of-5; Industrial 2-of-5; Code 39;
Code 93; Code 128; Pharmacode; Codabar; EAN8; EAN8 Add-On 2; EAN8 Add-On 5;
EAN13; EAN13 Add-On 2; EAN13 Add-On 5; UPC-A; UPC-A Add-On 2; UPC-A Add-On 5;
UPC-E; UPC-E Add-On 2; UPC-E Add-On 5; RSS-14; RSS-14 Truncated; RSS-14 Stacked;
RSS-14 Stack Omnidirection; RSS Limited; RSS Expanded; RSS Expanded Stacked
|
|
Omnidirektionales Lesen
|
ja
|
|
Max. Neigung zur Bildebene [°]
|
45 Max. Leserate [Hz] 20 |
